módulo do painel LCD de 160x32 Dot Matrix para equipamentos eletrônicos da instrumentação

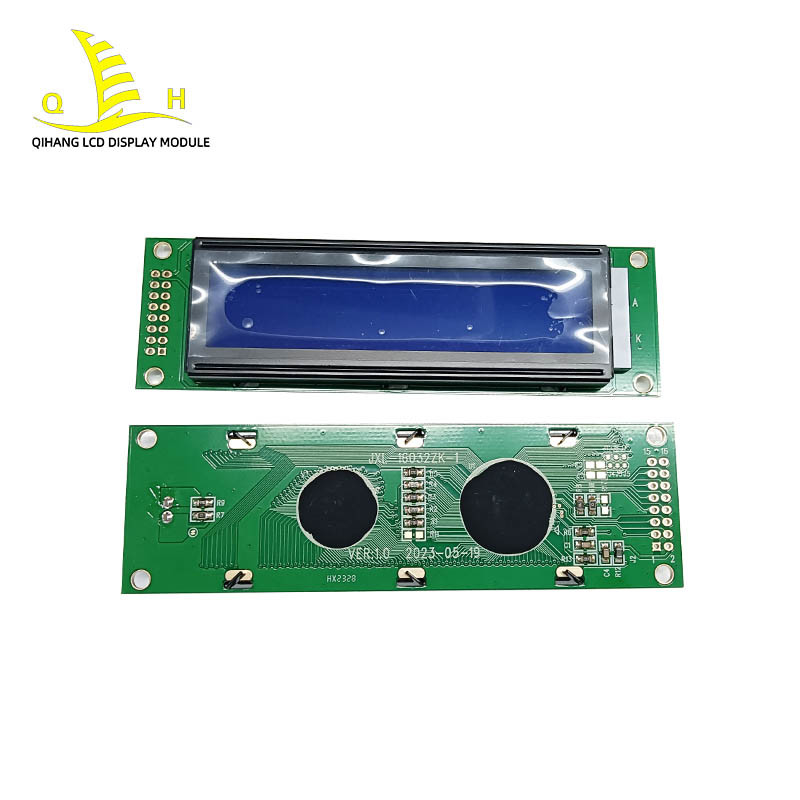

Módulo líquido gráfico da exposição de cristal da matriz de ponto JXL-16032ZK-1 (LCM), usando a exposição de cristal líquida da matriz de ponto 160x32 (LCD)
Composto com o luminoso do diodo emissor de luz do consumo da baixa potência. É usado junto com um ST7920 mestre IC e um ST7921 como o motorista, cada um
A tela pode indicar 2 fileiras de caráteres chineses, cada fileira indica 10 caráteres chineses padrão, 8192 16x16 incorporados pontilham fontes chinesas e
126 símbolos de letra da meia largura do ponto 16x8, e uma área de desenho do ponto 64x256 (GDRAM)
E 240 pontos do ÍCONE RAM, que podem ser misturados com a tela do texto, e do ST7920 contêm CGRAM. Fornece 8
1 mordido, o bocado 4 e as relações do microprocessador da porta de série três, pode diretamente ser conectado com o microcomputador da único-microplaqueta de MCU, amplamente utilizado em vários instrumentos
instrumentação e equipamentos eletrônicos.

Caros clientes:
Obrigado usando o módulo líquido da exposição de cristal produzido por nossa empresa. Leia por favor o seguinte índice com cuidado antes de usá-lo.
Como usar corretamente o módulo líquido da exposição de cristal para lhe impedir perdas, se você encontra dificuldades durante o uso,
Chame por favor nosso departamento de serviço técnico, nós fornecê-lo-á o serviço no tempo o mais curto.



1, película protetora
Uma camada de película protetora é colada na superfície do módulo líquido da exposição de cristal para impedir que a superfície de exposição esteja manchada durante o conjunto.
Não o remova até o final da distribuição.
2, impedem a eletricidade estática
A microplaqueta do motorista do LCD no módulo do LCD é um circuito em grande escala do CMOS, que seja dividido facilmente pela eletricidade estática.
A divisão estática é irreparável, a eletricidade tão estática deve restritamente ser impedida durante a operação, o conjunto e o uso, assim que é necessário a
Observação:
1: Não toque na microplaqueta do motorista do módulo do LCD e do dedo do ouro na placa de circuito com suas mãos na vontade.
Quando no contato, para ser certo vestir um punho antiestático, uns berços antiestáticos do dedo/luvas, e vista preferivelmente macacões antiestáticos.
Faça o corpo humano bem fundamentado.
2: A bancada, o ferro de solda e as ferramentas são bem fundamentados.
3: Mantenha a umidade na sala de trabalho acima de RH60%.
4: Os materiais de embalagem são tudo materiais antiestáticos.
3, soldando
1: A temperatura da ponta do ferro de solda é menos do que 280°C.
2: O tempo de solda é menos do que 3-4S.
3: Não use o fluxo ácido.
4: Repita a solda de não mais de 3 vezes, e cada repetição precisa de ser separada em 5 minutos.
5: Limpe completamente após a solda para impedir soldar procuram um caminho mais curto e para sinalizar a interferência. Seja cuidadoso não derramar a solução de limpeza no
luminoso sobre.
4, instalam
Não altere o módulo do LCD sem autorização. Como: peças em mudança, circuitos em mudança, torcendo os pés do quadro do ferro, desmontando,
Processamento de placas do PWB. Os comportamentos acima fazem com que o módulo líquido da exposição de cristal não indique tudo e não serão reparados, a menos que aprovado por nossa empresa
com o acordo do



Q1. Como posso eu obter as amostras?

: Se você precisa amostras, nós podemos fazer conforme seu pedido. Você deve pagar a taxa e o frete da amostra. O prazo de execução da amostra realize-se sempre no prazo de 2-5 dias.

Q2. Como pedir o lcd?

: Envie-nos por favor sua ordem de compra pelo e-mail, ou peça- que nós enviem-lhe uma fatura. Nós precisamos de conhecer a seguinte informação para sua ordem.

1)Informação-quantidade do produto, número da peça
2)Prazo de entrega exigido.
3)Nome de envio da informação-empresa, endereço, número de Phone&Fax, porto marítimo do destino.
4)Detalhes do contato do remetente se você tem alguns em China.

Q3. Quanto tempo posso eu esperar obter a amostra?

: As amostras estarão prontas para a entrega em 5~7days. As amostras serão enviadas através de expressam e chegam em 5~7 dias.

Q4. Quando posso eu obter a folha de dados?

: Quando nós obtemos seu inquérito, você dir-nos-á primeiramente a número da peça que você quer, a seguir nós podemos enviar-lhe a folha de dados imediatamente



Q5: Quanto tempo posso eu obter a resposta?
: Dentro de 24 horas. 9:00 chinês do tempo de trabalho - serviço online de Segundo--sexta-feira do 18:00 para ajudá-lo a resolver problemas. Igualmente a resposta pelo telefone é possível na noite e nos fins de semana.

Q6: Que devemos nós fazer se nós encontramos qualquer artigo faltante ou defeituoso após ter recebido os bens?
: Contacte-nos por favor O MAIS CEDO POSSÍVEL, nós verificá-lo-emos e oferecê-los-emos a melhor solução de acordo com a situação.
